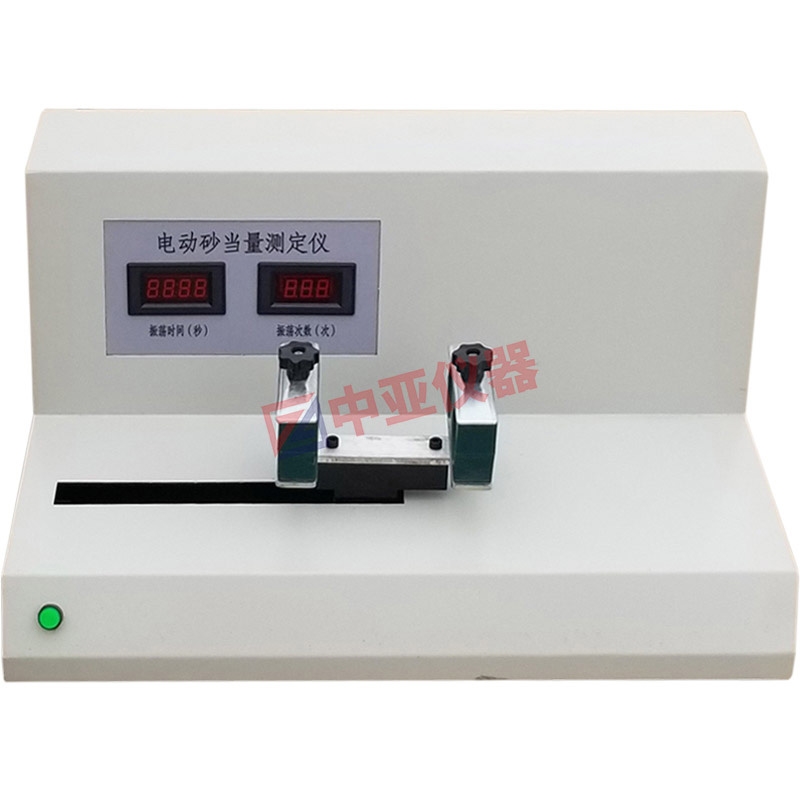

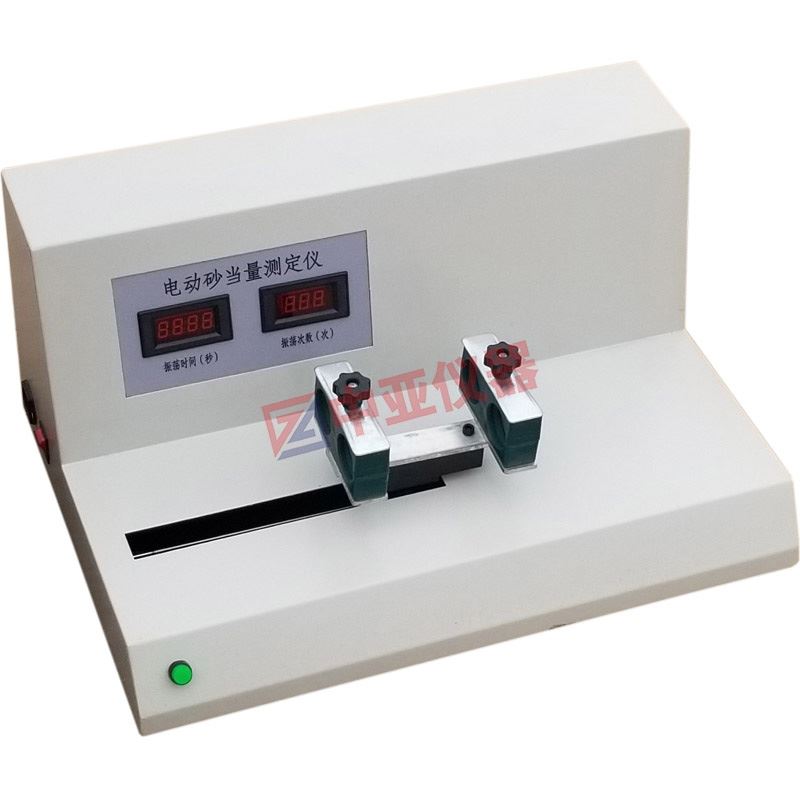

電動砂當量測定儀SD-1

一、產品簡介：

砂當量測定儀，本儀器JTJ058－2000中（T0334－1994）細集料砂當量試驗規程標準，適用于瀝青混合料及水泥混凝土，用天然砂、人工砂、石屑，其集料z大粒徑不超過4.75mm（圓孔篩5mm），測定細集料中所含的粘性土或雜質的含量，以評定集料的潔凈程度。

二、SD-1電動砂當量測定儀技術參數：

1、額定電壓：220V±10％、～180W

2、額定功率：90W

3、震蕩頻率：180次/min±2次/min（運動周期）

4、試筒振幅：203mm±10mm

5、配重活塞：1kg±5g

6、外形尺寸：700×420×510mm

7、塑料試筒：內徑32±0.25mm、高度420±0.25mm

8、沖洗管：外徑6±0.5mm、內徑4±0.2mm

9、總重：45±1kg

10、環境溫度：≦35℃

11、相對濕度：≦85%

三、操作與使用：

為了不影響沉淀的過程，試驗必須在無擾動的水平臺上進行。隨時檢查試驗的沖洗管口，防止堵塞。試驗過程中，沖洗液的溫度應保持20±2℃范圍內。由于塑料在太陽下容易變成不透明，應盡量避免將塑料器皿直接暴露在太陽下。盛試驗溶液的塑料器皿用畢要清洗干凈。

1、用沖洗管將沖洗液吸入試筒直到100mm刻度（約80毫升）。

2、把相當于120±1g干料重的濕樣用漏斗倒入豎立試筒中。

3、反復敲打試筒下部，以除去氣泡使試樣濕潤，靜置10min。

4、試樣靜置10±1min結束后，用橡膠塞堵住試筒，將試筒水平固定在振蕩器上。（注意試筒底部方頭碰螺絲。）

5、開動振蕩器，在30±1S的時間內振蕩90次。用人工振蕩時，要用手將試筒橫向水平放置，僅需手腕振蕩，不必晃動手臂，振幅為203±25mm，振蕩時間和次數與振蕩器相同。然后將試筒取下，豎直放回試驗臺上，擰下橡膠塞。

6、將沖洗管插入試筒中，用沖洗液迅速?zèng)_洗附在試筒壁上的集料，然后將沖洗管插到試筒底部，慢慢轉動沖洗管，同時勻速緩慢提高沖洗管，使附著在集料表面的細粒雜質浮上來，直至溶液達到380mm刻度線為止。

7、緩慢勻速向想拔出沖洗管，當液面位于380mm刻度線時，切斷沖洗管的液流，使液面保持380mm刻度線，然后在沒有擾動的情況下靜置20min±15S

四、SD-1電動砂當量測定儀實驗步驟：

1、用沖洗管將洗液吸入試筒，直到z下邊的l00mm刻度處（約需80ML沖洗液）。

2、把相當120±1g干料重的濕樣用漏斗仔細地倒入豎立的試筒中。

3、用手掌反復敲打試筒的下部，以除去氣泡，并使試樣盡快潤濕，然后放置10min。

4、在試筒上塞上塞子，將試筒水平放置，進行振蕩（僅用腕振蕩，不必晃動手臂）維持振幅230±25mm。振蕩90次，然后將筒豎直放在砂當量試驗儀,電動砂當量?jī)x試驗臺上，擰下塞子。

5、將沖洗管插入試筒內，用沖洗液沖洗附在試筒壁上的集料。然后逐漸將沖洗管插到試筒底部，慢慢轉動沖洗管，同時勻速緩慢提高沖選管，使附著在集料表面的土粒雜質浮游上來，直到溶液達到380ml刻度線。

6、當沖洗管抽出液面位于380ml刻度時，切斷沖洗管，然后開動秒表，在沒有擾動的情況下，靜置20min±15s。

7、用尺量測從試筒底部到沉淀部分的高度h1，如有可能同樣測得試筒底部到沉淀部分的高度，準確到lmm。

8、將配重活塞徐徐插入試筒里。直至碰到沉淀物時，擰緊套筒螺絲，將尺子的零點對準活塞的底面，從套筒上讀取沉淀物高度h2，準確至lmm。并記錄試筒內的濕度，準確到1℃。

9、按上述步驟進行兩個試樣的平行試驗。

五、注意事項：

1、試驗完畢后，須將活塞擦洗干凈。

2、避免圓形試筒磕碰。

3、定期向振蕩器滑動桿上注潤滑油。
