QHQ-A 便攜式鉛筆劃痕試驗儀

一、用途

涂膜硬度是涂料制造、涂料使用（涂表）行業進行質量認定的必測指標。鉛筆劃痕法測試涂膜硬度是八十年代以來被普遍采用的測試方法。我國也已在涂料的發展研究和工業生產中推廣這種測試方法。本儀器是根據國家標準“涂膜硬度鉛筆測定法"《GB/T6739----1996》第2  3  條手工操作法而設計制造的。儀器即可在實驗室使用，也可用也施工現場，并能在任意方向上對涂膜硬度進行檢定。

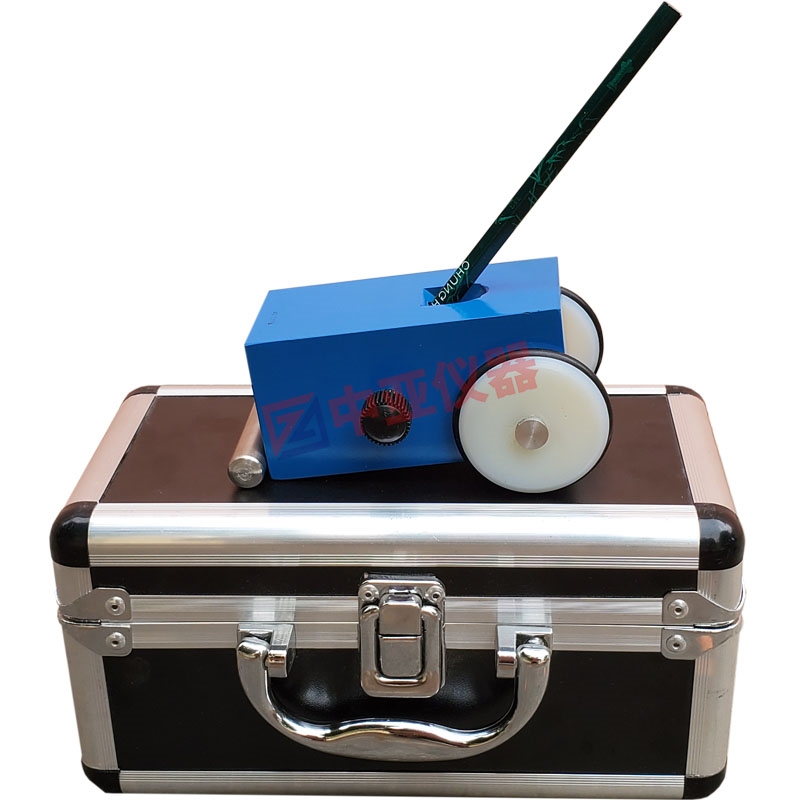

二、結構及工作原理（參考附圖）

儀器為機械式，三點接觸被測表面(二點為輪，一點為鉛芯)始終保證鉛筆與被測表面形成45° 夾角，用于推動儀器運動，即可完成測試過程。

三、便攜式鉛筆劃痕試驗儀使用要求

1、GB1279---79{漆膜一般制備法}制備驗件三塊，一般為平滑馬口鐵板120*50*(0.2—0.3)mm,或產品另行規定的底材尺寸。

2、實驗條件；按產品標準規定或施工要求的條件進行。

四、使用方法

1、準備；用削筆刀將鉛筆削至露出柱形鉛芯5---6MM（切不可松動或削傷筆芯）握住筆芯使其與 “No:400" 砂紙面成90°夾角，并在砂紙上不停劃圈，以摩擦筆芯端面平整邊緣銳利的鉛芯為止（邊緣不得有破碎或缺口）鉛筆每使用一次后面旋轉180°再使用，或重磨后再用。

2、操作：儀器放在平整的工作臺上，將墊塊放在儀器下部，將削好的鉛筆插入儀器主體孔內，鉛筆棱邊接觸到工作臺，即旋緊螺釘。

3、將儀器放在被測試板上，用力（此力大小或使鉛芯端緣破碎或犁傷圖膜），以每秒約1mm的速度向前推進。從硬的鉛筆開始，每級鉛筆犁五道3mm長的痕跡，直至找出都不犁傷涂膜的鉛筆為止，此鉛筆的硬度即代表所測涂膜的鉛筆硬度。

五、齊套

每臺儀器配置墊塊壹個，中華牌高級繪圖鉛筆1套（6H——6B）。

注：鉛筆用完后可在當?shù)刭徺I。
